膜片联轴器膜片
膜片联轴器膜片

在线订购

产品详情

膜片联轴器膜片由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

膜片联轴器膜片至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的,也有提供三个膜片的,中间有一个或两个刚性元件,两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同,鉴于其需要膜片能复杂的弯曲,所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向,以此来补偿偏心。

膜片联轴器膜片与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造方便,可部分代替齿式联轴器。

膜片联轴器膜片主要承受4种力

(1)转矩产生的薄膜应力。一侧转矩产生的力,平均分布在4个间隔的螺栓孔上,在所有的1/4膜片上,该力沿周向作用于中间螺栓孔一侧中部,固定径向位移和轴向位移。

(2)离心惯性力产生的离心应力。高转速机械离心惯性力,在结构的应力计算十分重要,其离心惯性力,可以按径向单位体力f=2rρ(2πn/60)加载,方向沿径向向外,公式中n为转速,r为半径,ρ为密度。固定中间螺栓孔的径向位移、周向位移和轴向位移,周边无其它载荷作用。

(3)轴向安装误差引起的弯曲应力。由于在轴线方向的安装实际误差,使膜片沿轴线方向发生安装弯曲变形。该位移加载在中间螺栓孔处的轴线方向,径向位移和轴向位移固定。

(4)角向安装误差引起的弯曲应力(周期性盈利)。由于在轴线角向的实际安装误差,使膜片沿轴线方向发生周期性的变形,而且它是决定膜片疲劳寿命的主要因素。

附加应力的大小不光与两轴的角位移、两轴相对轴向位移有关,还与联轴器的螺栓数、膜片厚度、联轴器螺栓分布半径等因素有关,因此建议具体找正标准,应根据设备设计要求进行,不能统统按径向小于等于0.15mm,端面跳动小于等于0.1mm。

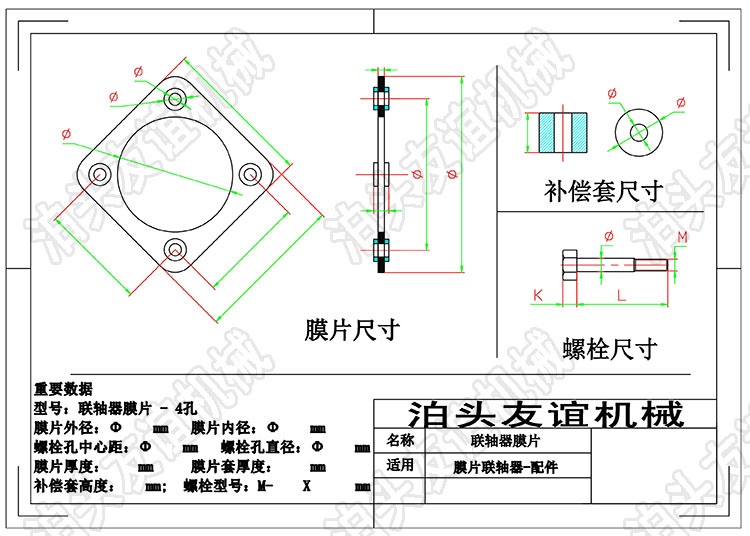

膜片联轴器膜片1

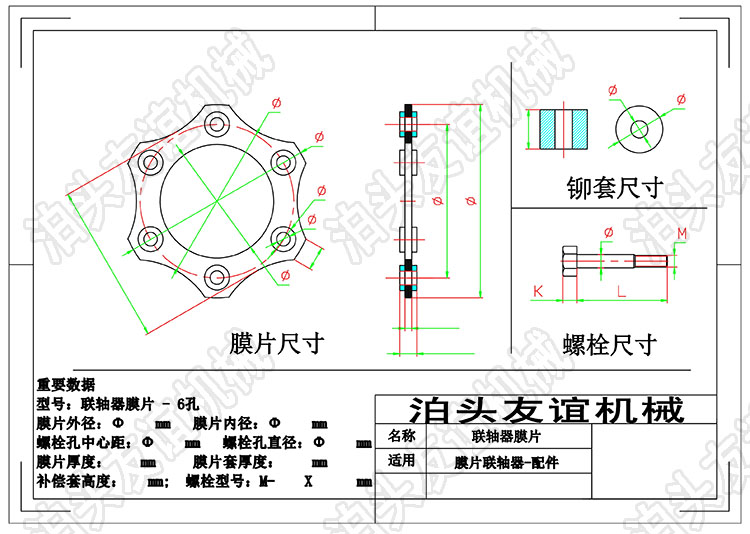

膜片联轴器膜片2

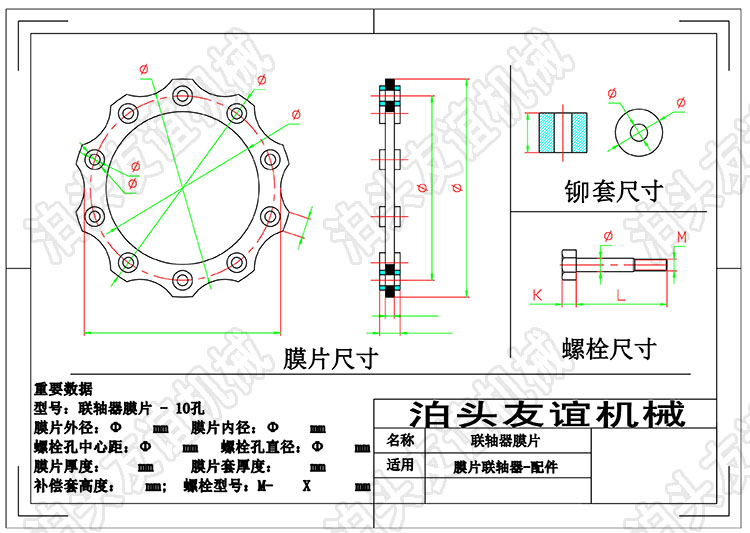

膜片联轴器膜片3

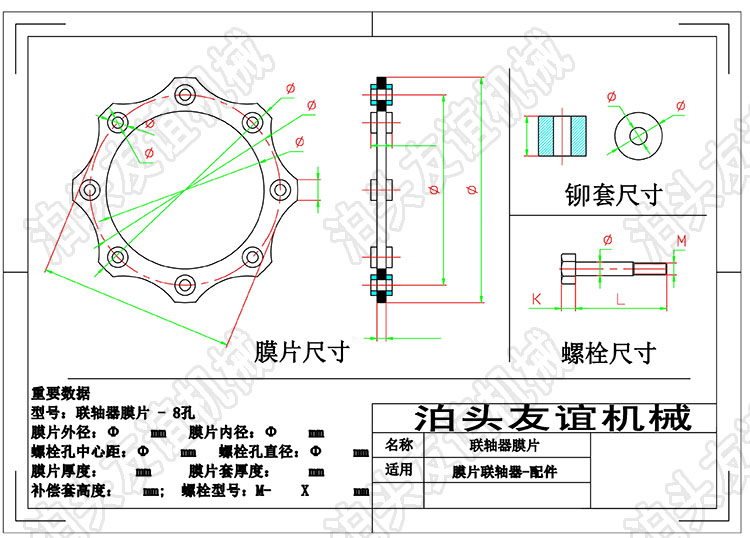

膜片联轴器膜片4
