JZM型重型机械用膜片联轴器
JZM型重型机械用膜片联轴器

在线订购

产品详情

膜片联轴器

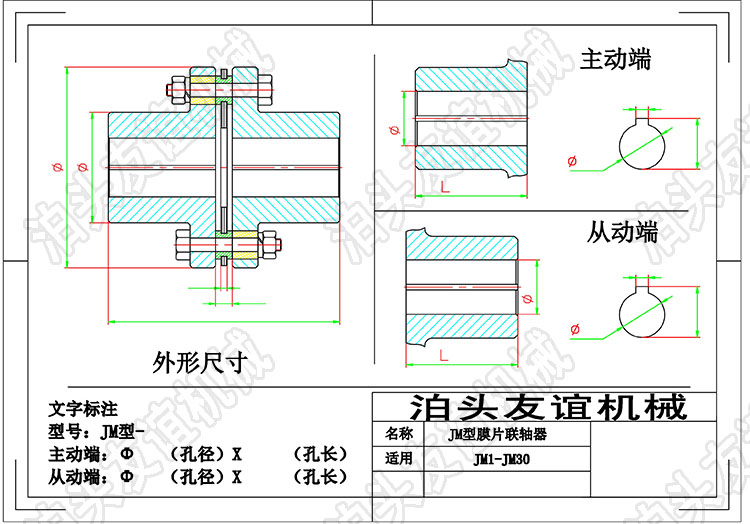

JZM型重型机械用膜片联轴器的结构是有两半联轴器中间通过数组膜片由螺栓链接而成。中间夹的膜片由连杆式和整片式两种类型。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙, 不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是 大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经 动平衡后应用于高速传动轴系已比较普遍。

JZM型重型机械用膜片联轴器受到广泛的应用,以为具有本身不替代的特性。这种产品具有机械强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、可靠性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、防腐蚀等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境。

JZM型重型机械用膜片联轴器能补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。膜片联轴器属金属弹性元件挠性联轴器,其依靠金属联轴器膜片来联接主、从动机传递扭矩,具有弹性减振、无噪声、不需润滑的优点,是当今替代齿式联轴器及一般联轴器的理想产品。

JZM型重型机械用膜片联轴器因为能够适应大幅的偏轴角度,嘉承联轴器而且可以大限度的提升高扭矩的数比,所以能过通用于各种厂矿企业,而万向联轴器在安装使用时一定要注意的事,不能因为这款联轴器能过补偿偏角,就随意安装不管角度中心,轴心的胡乱装配,另外安装环境也要注意,如果是比较恶劣的环境,那就要选择比较适应此环境的万向联轴器,现在国内一般都是主用十字式联轴器,次之是球笼式联轴器,在这两种联轴器中,挑选适合的型号,仔细安装,才能保证机械设备的。使用时间寿命长久!

JZM型重型机械用膜片联轴器安装步骤:

1.安装前应先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

2.为了便于安装,较好是将两个半联轴节放在120150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出34点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。

3.找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08膜片联轴器的典型结构。其弹性元件为一定数量的很薄的多边环形(或圆环形)金属膜片叠合而成的膜片组,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分,拉伸部分传递转矩,压缩部分趋向皱折。当机组存在轴向、径向和角位移时,金属膜片便产生波状变形。

JZM型重型机械用膜片联轴器技术参数:

型号 膜片联轴器 公称转矩/N.m 许用转速/r/min 轴孔直径d  d1 轴孔长度 D D1 t 扭转刚度*106N.m/rad 联轴器质量/kg
Y  J1型
JZM1 40 10700 14~28 27~62 80 39 8 0.37 1.37
JZM2 63 9300 20~38 38~62 92 53 8 0.45 2.65
JZM3 100 8400 25~45 44~112 102 63 8 0.56 4.8
JZM4 250 6700 30~55 60~112 128 77 11 0.81 7.64
JZM5 500 5900 35~65 60~142 145 91 11 1.2 9.4
JZM6 800 5100 40~75 84~142 168 105 14 1.42 17.15
JZM7 1000 4750 45~80 84~172 180 112 15 1.9 24.5
JZM8 1600 4300 50~85 84~172 200 120 15 2.35 29.4
JZM9 2000 4200 55~90 84~172 205 120 20 2.7 30.38
JZM10 2500 4000 55~90 84~172 215 128 20 3.02 33.9
JZM11 3150 3650 60~95 107~172 235 132 23 3.46 40.48
JZM12 4000 3400 60~100 107~212 250 145 23 3.67 55.86
JZM13 6300 3200 63~110 107~212 270 155 23 5.2 63
JZM14 12500 2850 65~120 107~212 300 162 27 7.8 87
JZM15 16000 2700 70~125 107~212 320 176 27 8.43 107
JZM16 20000 2450 75~130 107~252 350 186 32 10.23 124
JZM17 25000 2300 80~150 132~252 370 203 32 10.97 144
JZM18 31500 2150 90~160 132~302 400 230 32 13.07 202
JZM19 40000 1950 100~180 167~302 440 245 38 14.26 248
JZM20 45000 1850 110~190 167~352 460 260 38 22.13 307
JZM21 50000 1800 120~200 167~352 480 280 38 23.7 348
JZM22 56000 1700 130~220 202~352 500 295 38 24.6 382
JZM23 63000 1600 140~220 202~352 540 310 44 29.71 451
JZM24 80000 1450 150~240 202~410 600 335 50 32.64 631
JZM25 100000 1400 160~250 242~410 620 350 50 37.69 679
JZM26 125000 1300 180~280 242~470 660 385 50 50.43 889
JZM27 160000 1200 190~300 282~470 720 410 60 71.51 1063
JZM28 200000 1150 220~300 282~470 740 420 60 93.37 1114
JZM29 250000 1100 240~320 330~470 770 450 60 144.53 1248
JZM30 315000 1050 250~340 330~550 820 490 60 130.76 1655
