YL型凸缘联轴器
YL型凸缘联轴器
  • 产品名称:

    YL型凸缘联轴器

  • 产品描述:
    YL型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。
  • 相关产品:

在线订购

产品详情

YL型凸缘联轴器1

YL型凸缘联轴器2

YL型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。依照国标GB5843-86之标准制造。该类型联轴器主要适用于联接两同轴线的圆柱形传动轴系,传递的公称转矩为10-20000N.m。

YL型凸缘联轴器(亦称法兰联轴器)是利用螺栓联接两凸缘(法兰)盘式半联轴器,两个半联轴器分别用键与两轴联接,实现两轴联接,传递转矩和运动。凸缘联轴器结构简单,制造方便,成本较低,工作可靠,装拆、维护均较简便,传递转矩较大,能保证两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动。德国凌斯凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能保证被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动效率,并引起振动和噪声。 凸缘上各螺栓根据传递转矩的大小,可全部采用。

YL型凸缘联轴器有两种主要的结构形式:

①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;

②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用A级和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。

YL型凸缘联轴器对两轴对中性的要求很高,当两轴有相对位移存在时,就会在机件内引起附加载荷,使工作情况恶化,这是它的主要缺点。但由于结构简单、成本低、可传递较大转矩,故当转速低、无冲击、轴的刚性大、对中性较好时常采用。

对中可靠,可以传递较大扭矩,要求凸缘端面与轴线保持准确的垂直。加工容易,不需要润滑,维护和安装方便,主要用载荷较平稳的两轴联接。

联轴器质量和转动惯量是按材料为铸铁(括号内为铸钢),较小轴孔、较大的轴伸长度的近似计算值。

联轴器许用转速是按材料为铸件,许用线速度为30m/s;钢许用线速度为50m/s的近似计算。

螺栓数量栏中,括号内为铰制孔用螺栓。

使用凸缘联轴器应具有防护装置。

半联轴器材料:铸铁为HT2002;铸钢为ZG270—500。

注:YL型凸缘联轴器有三种类型:

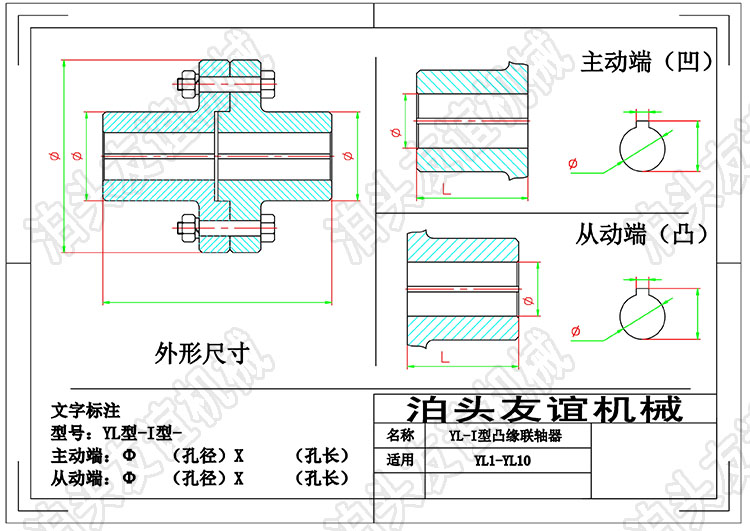

I型为有对中榫的凸缘联轴器

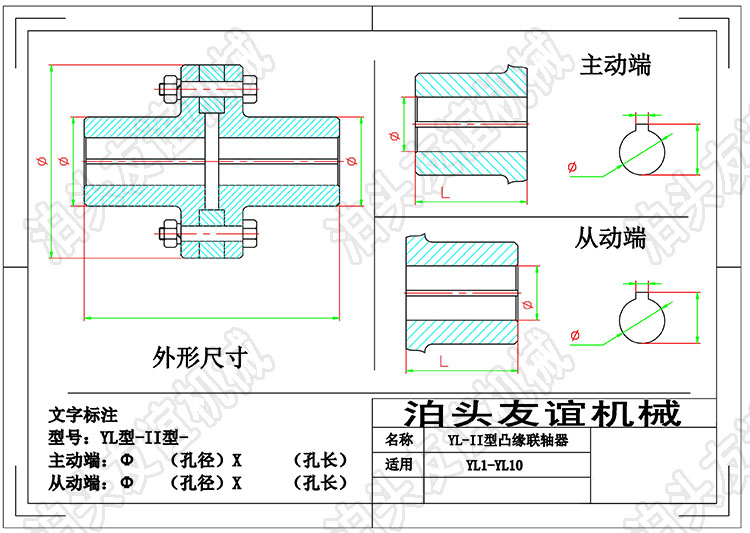

II型为有对中环的凸缘联轴器

III型为无对中榫的凸缘联轴器


相关推荐:GY、GYS、GYH型联轴器 YLD型凸缘联轴器 JQ型-夹壳联轴器
河南YL型凸缘联轴器 浙江YL型凸缘联轴器
