NL尼龙套齿式联轴器

NL尼龙套齿式联轴器适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。

NL型尼龙内齿圈鼓形齿式联轴器半联轴器采用铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。

NL尼龙套齿式联轴器构造：

NL型尼龙内齿联轴器按照GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定生产。是由带外齿的凸缘半联轴器和齿数相同的尼龙齿圈等零件组成，带外齿的凸缘半联轴器置于带内齿的尼龙齿圈中，主动端齿面对尼龙齿圈的轴向作用力带动从动端，以实现传递运动和动力。

NL尼龙套齿式联轴器的特点：

1、适用于轴间及挠性传动，允许较大的轴向、径向和角向位移，且具有结构简单、方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点。

2、半联轴器采用铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型。内齿形弹性体外套可根据用户使用要求选用各种硬度的合成橡胶，聚氨酯胶及增强型尼龙弹性体等材料，工作温度-35～100℃。

3、尼龙内齿形联轴器对加工精度要求不高，可用于各种中小功率的水平和垂直传动轴系，主要适用于各种齿轮泵、热油泵、稠油泵、污水泵、离心泵和齿轮油泵等。

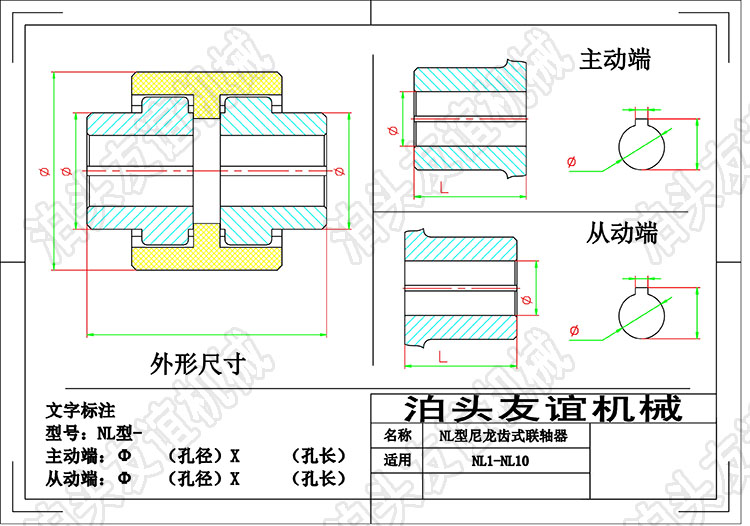

NL尼龙套齿式联轴器参数及主要尺寸：

1、公称转矩T：40-3150N.m

2、许用转速n：1800-6000r.min

3、轴孔直径d：6-100mm

4、轴孔长度L：16-212mm

5、外部直径：42-220mm

NL尼龙套齿式联轴器技术参数：
