CL型齿式联轴器
CL型齿式联轴器

在线订购

产品详情

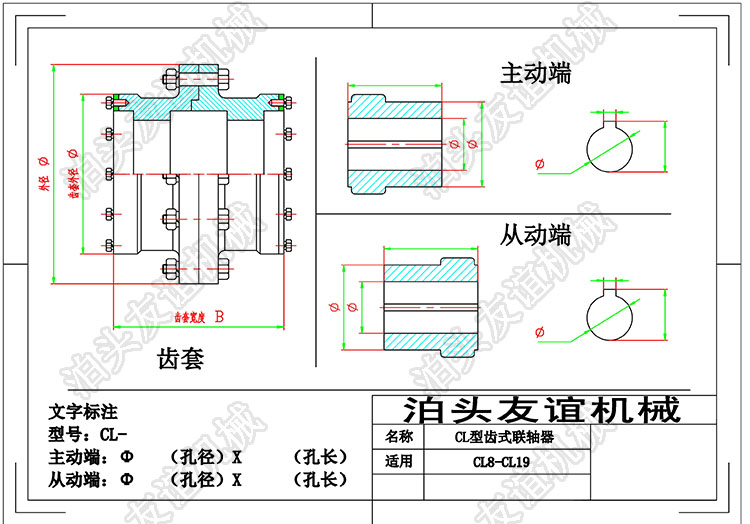

CL型齿式联轴器1

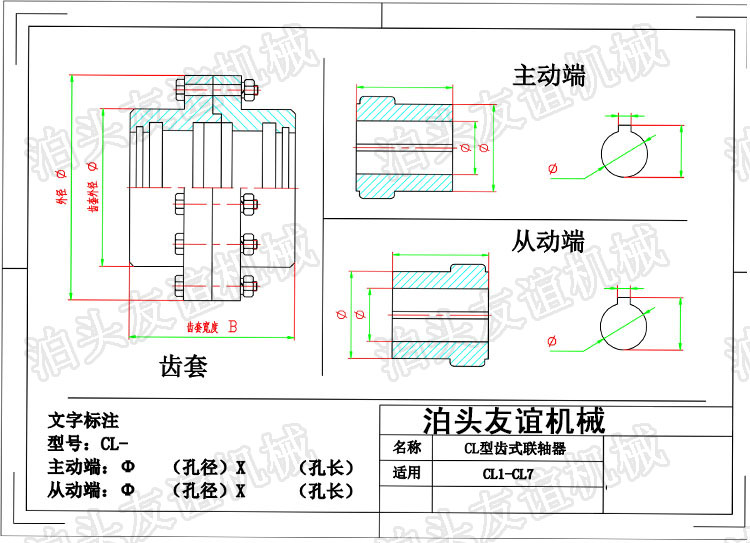

CL型齿式联轴器2

CL型齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等 轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行 业、也适用于石油、化工、通用机械等各类机械的轴系传动齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

CL型齿式联轴器常见故障:

1、油质不清洁;

2、鼓形齿式联轴器齿型设计不够合理,齿顶干涉或者加工精度不高;

3、安装过盈过大引起齿的顶隙消失;

4、油质差,油中含有酸或硫化物等;

5、鼓形齿式联轴器中心偏差过大,齿面相对位移大;

6、材料不佳、齿面硬度过低;

7、润滑不充分或者干磨。

CL型齿式联轴器解决方法:

1、过滤油,使油含在职的较大粒度小于25um;

2、选用性能好的鼓形齿;

3、按要求安装各种鼓形齿式联轴器、检查内、外齿径向间隙;

4、换润滑油等等;

5、先校正中心;

6、选用合适材质、齿面硬度经处理后HRC在50-60左右;

7、检查油量,使润滑油管对准的部位。

CL型齿式联轴器安装时要注意:

假如是原来的设备上换,那么一般要和原来的方向一致,假如是新设计制造的设备,那么要在不与周边其它零件有干涉的前提下,按内、外齿结合面越多越可靠的原则安装。

如何分辨联轴器的好坏真假:

先要仔细检查联轴器的材料:联轴器较常用的材料有酚醛塑料、尼龙、聚四氟乙烯等。但是大多的联轴器都是用钢材来制作的,但是由于现在钢材的价格一直居高不下,有些奸商就在联轴器的原材料的方面下足了劲头!降低钢材的型号,以好充次!使用普通钢材、碳钢、玛钢等材质,有甚者还会使用铁管来代替钢材产品。所以从联轴器的外表上就能看出颜色有很多的差别,这些低价的钢材在外观颜色大多发白同轴承钢的偏绿色有着较为明显的区别。

CL型齿式联轴器技术参数:

型号公称转矩轴孔直径轴孔长度DD1AC质量 Kg
TnY,J1,Z1
N.Md1,d2,dzL
CL171018,1930-421701104916.07.8
20,22,2438,526.0
25,2844,622.5
30,4060-112
CL2140030,32,35,3882,60185125752.512.5
40-5084-112
CL3315040-56112,84220150922.526.9
60142,107
CL4560045-56112,842501751252.534.9
60-75142,107
CL5800050-9084-1722902001455.055.8
CL61120060-110107-2123202301605.079.9
CL71800065-75142,1073502601855.0109.5
80-120132-172
CL82240080-95172,1323803152105.0133.8
100-140167-252
CL92800090,95172,1324303652205.0171.0
100-160167-302
CL1050000110-180167-3024904202455.0275.8
CL1171000120,125212,1675454702805.0385.0
130-220202-352
CL12100000140,150252,2025905203505.0450.0
160-250242-410
CL13140000160-280240-4706805603757.5798.3
CL14200000180-320242-4707306504057.5976.6
CL15250000220-360282-5507807004807.51182.5
CL1635000240-400330-65090078553510.01936.5
CL17560000260-450330-650100088562510.02700.0
CL18710000300-500380-650110099071010.03669.0
CL191000000360-560450-8001250109073015.05138.0
