WGCⅡ垂直齿式联轴器

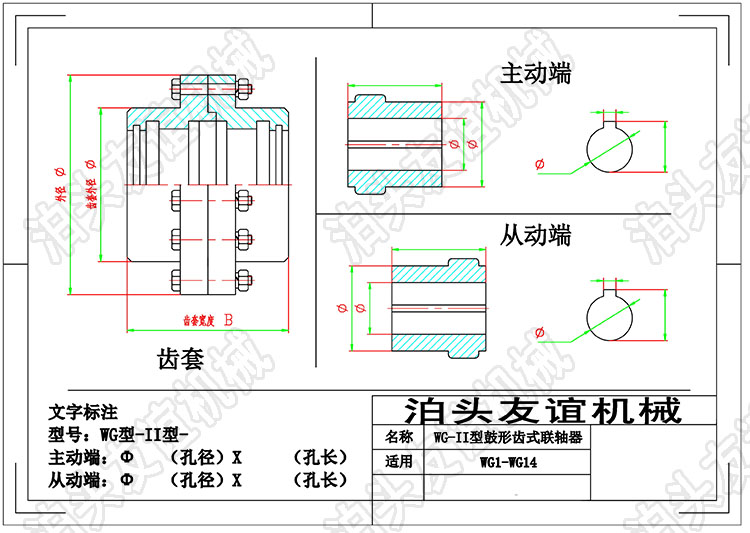

WGCⅡ垂直齿式联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套,在左轴套的端部设置有鼓形齿,套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合,右轴套的端部设置有连接法兰,连接法兰与联接套通过穿接螺栓连接固定,一个制动轮被夹持固定在连接法兰和联接套之间。

WGCⅡ垂直齿式联轴器主要特点:

1、承载能力强。在相同的内齿套外径和联轴器大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。

2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1°,而鼓形齿式联轴器的许用角位移为1°30′,提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大。

3、鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长。

4、外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。5、传动效率高达99.7%。

WGCⅡ垂直齿式联轴器适用场合:常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类重型机械的轴系传动。

WGCⅡ垂直齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。

我公司生产的鼓形齿式联轴器品种规格齐全,型号有:

CL型齿式连轴器 (JB/ZQ 4218-86)

CLZ型齿式连轴器 (JB/ZQ 4218-86)

GⅠCL、GⅠCLZ型—鼓形齿式联轴器 (JB/T 8845.3-2001)

GⅡCL、GⅡCLZ型—鼓形齿式联轴器 (JB/T 8845.2-2001)

GCLD 型—鼓形齿式联轴器 (JB/T 8845.1-2001)

WGP 型—带制动盘鼓形齿式联轴器( JB/T7001-93)

WGC 型—垂直安装鼓形齿式联轴器(JB/T7002-93)

WGZ 型—带制动轮鼓形齿式联轴器(JB/T7003-93)

WGT 型—接中间套鼓形齿式联轴器(JB/T7004-93)

WGJ 型—接中间轴鼓形齿式联轴器(JB/T8821-1998)

NGCL 型—带制动轮型( JB/ZQ4644-97)

NGCLZ 型—带制动轮型 (JB/ZQ4645-97)

WG 型—带制动轮型 (JB/ZQ4186-97)

TGL 型—尼龙内齿圈鼓形齿式联轴器 ( JB/T5514-91)

NL 型—尼龙内齿圈鼓形齿式联轴器 (DB 3202-87)

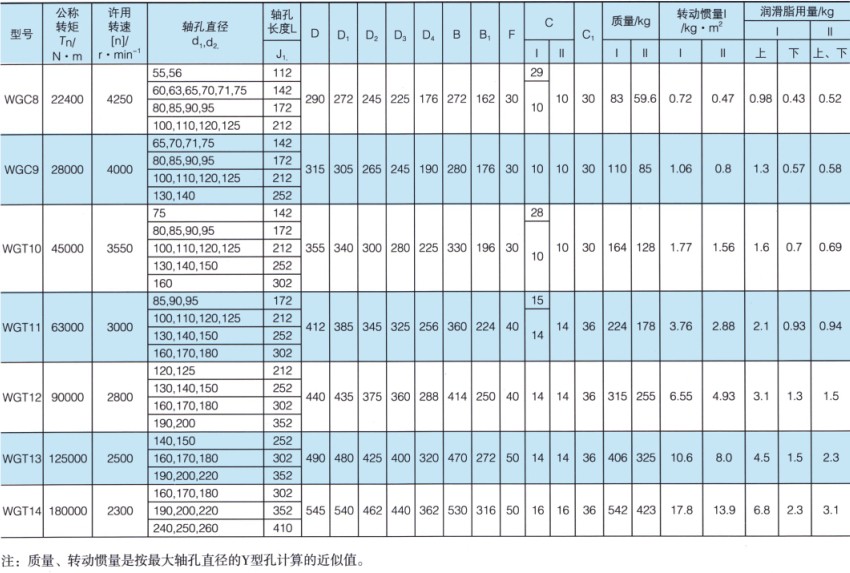

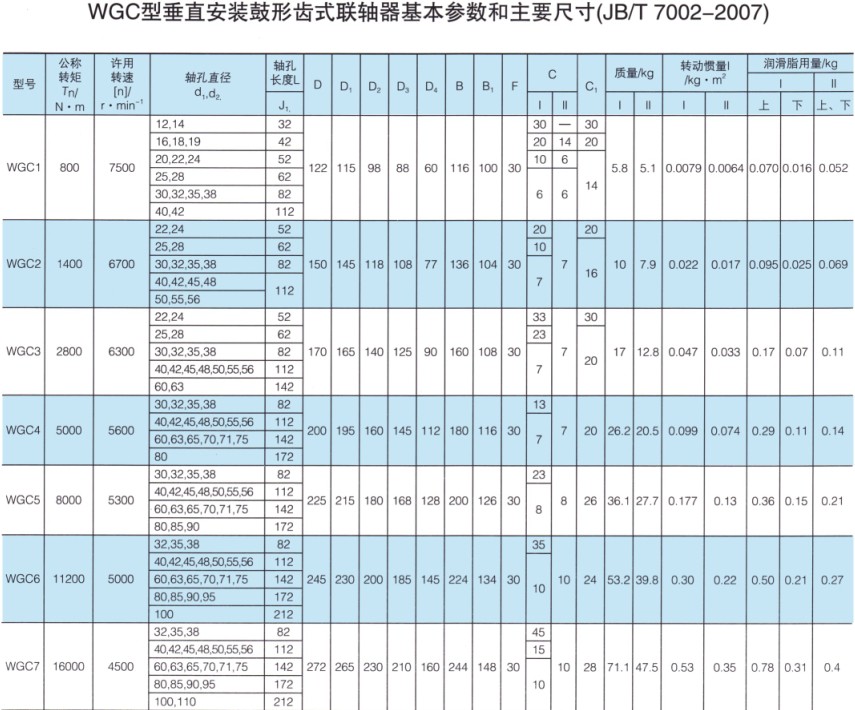

技术参数:

WGCⅡ垂直齿式联轴器

WGCⅡ垂直齿式联轴器
