LXZ带制动轮型星形弹性联轴器

LXZ带制动轮型星形弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、耐磨性能,适应场合普遍,传递转矩 20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。

LXZ带制动轮型星形弹性联轴器基本性能参数和主要尺寸。本联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、耐磨性能,适应场合普遍,传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。

LXZ带制动轮型星形弹性联轴器的强度:LXZ带制动轮型星形弹性联轴器高速运转时由于受离心力的作用而产生的径向运动将加速其磨损,加设外壳。除了能防尘存油外,减薄量不足可能会造成干涉,减薄量过大会削弱齿的强度,且会侧隙很大。外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长。星形弹性联轴器外齿套齿端呈喇叭形状,故不宜在高速和有冲击载荷情况下使用,也不宜用于立轴的联接。星型弹性联轴器整体结构设计时,要充分注意齿面与滚子之间的润滑及防尘,还有防护作用。因为链条万一破断,可能造成人身事故。鼓度曲线曲率半径与内齿单侧减薄量成正比,即它与齿的啮合间隙有关,使内、外齿装拆十分方便。

结合方式:

1. 固定螺丝式:系以四根固定螺丝以120°或90°角固定于轴心上,设计容易、轴心表面有螺丝压痕、容易因机械长时间的转动、冲击而使螺丝松脱、省空间、单价便宜。

2. 夹紧式:联轴器双边各有切开之沟槽形成弹性作用,并在夹轴两边插入二或四支有头六角螺丝; 拆御容易、不损伤轴心、有较佳的稳定、保持力。

各式联轴器均附有不同标准孔径,另可加工键槽。 不滑动、配合轴心、适用于外径32 以上之联轴器。

安装上请注意:安装时常因结合方法不当而振动过大、运转不正常,或中心不准、 偏角超出负荷,会造成马达、联轴器等机件损坏,因此建议您在机械组装上须注意精度平冲校正的动作,以提高机械之寿命。

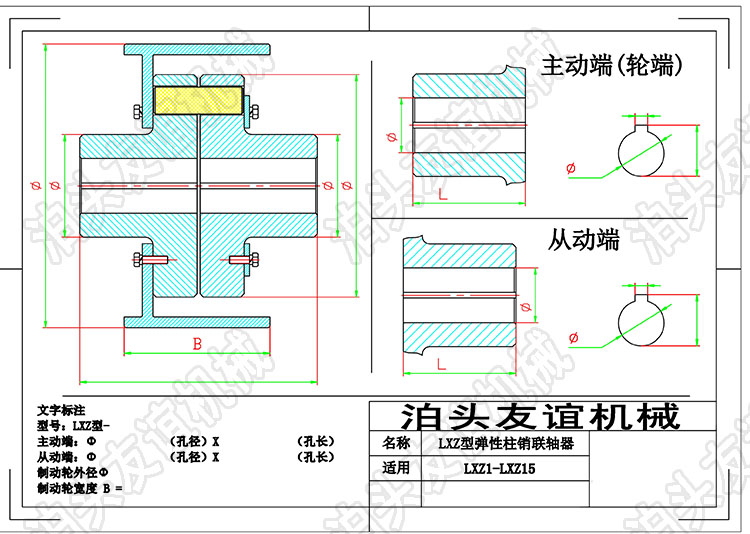

LXZ带制动轮型星形弹性联轴器技术参数:

型号公称转矩/N.m轴孔直径d1、d2轴孔长度LDD1D3D0B1S质量m/kg
Y型J1、Z1型
LXZ320010*、11*2522654836 160 200 250152.51.5
12*、14*3227
16、18、194230*
20、22、245238
25、28*6244
LXZ440012*、14*3227806648160 200 2501833.3
16、18、194230*
20、22、245238
25、286244
30、32、35*、38*8260
LXZ556014*3227957553200 250 315 400 2036.1
16*、18*、19*4230
20、22、245238*
25、286244*
30、32、35、388260
40*、42*11284△
LXZ663016*、18*、19*42301058563200 250 315 400 213.57.5
20、22、245238*
25、286244*
30、32、35、388260
40、42、45*、48*11284△
LXZ780020*、22*、24*52381209876 200 250 315 4002249.3
25、286244
30、32、35、388260
40、42、45、48、50、55*11284△
LXZ890022*、24*523813511582250 315 400 500 264.515
25*、28*6244*
30、32、35、388260*
40、42、45、48、50、55、5611284
60、63、65*142107△
LXZ9200030、32、35、388260*160135101250 315 400 500 630 30521.8
40、42、45、48、50、55、5611284
60、63、65、70、71、75142107
LXZ10500040、42、45、48、50、55、5611284*200160132315 400 500 630 345.540
60、63、65、70、71、75142107
80、85、90172132
LXZ11710050、55、5611284*225180145400 500 630 710 38661.8
60、63、65、70、71、75142107*
80、85、90、95172132
100212167
LXZ12800060、63、65、70、71、75142107*255200167400 500 630 710 426.577.8
80、85、90、95172132
100、110212167
LXZ131000060、63、65、70、71、75142107*290230190500 630 710 800 467102.6
80、85、90、95172132
100、110、120、125212167
LXZ141400060、63、65、70、71、75142107*320255210500 630 710 800 507.5149.5
80、85、90、95172132
100、110、120、125212167
130、140252202
LXZ152000080、85、90、95172132*370290248630 710 800 579228.5
100、110、120、125212167
130、140、150252202
160302242
LXZ162500085、90、95172132*420325285630 710 800 6410.5298.8
100、110、120、125212167
130、140、150252202
160、170、180302242
