TGL型—尼龙内齿圈鼓形齿式联轴器
TGL型—尼龙内齿圈鼓形齿式联轴器

在线订购

产品详情

TGL型—尼龙内齿圈鼓形齿式联轴器1

TGL型—尼龙内齿圈鼓形齿式联轴器2

TGL型—尼龙内齿圈鼓形齿式联轴器3

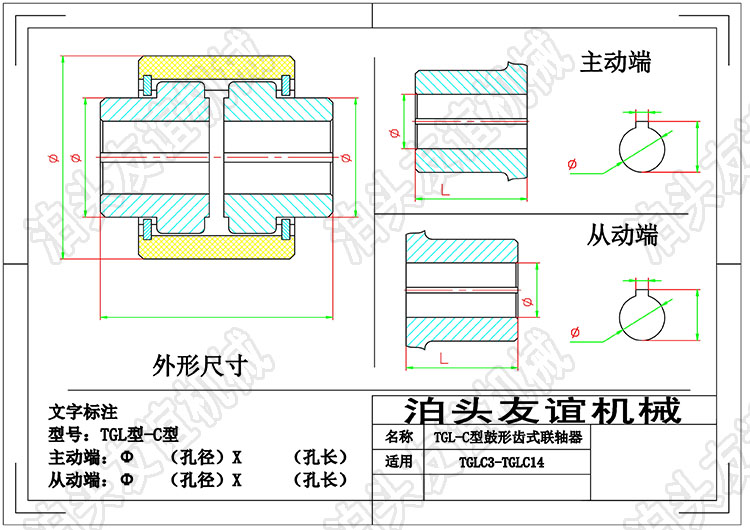

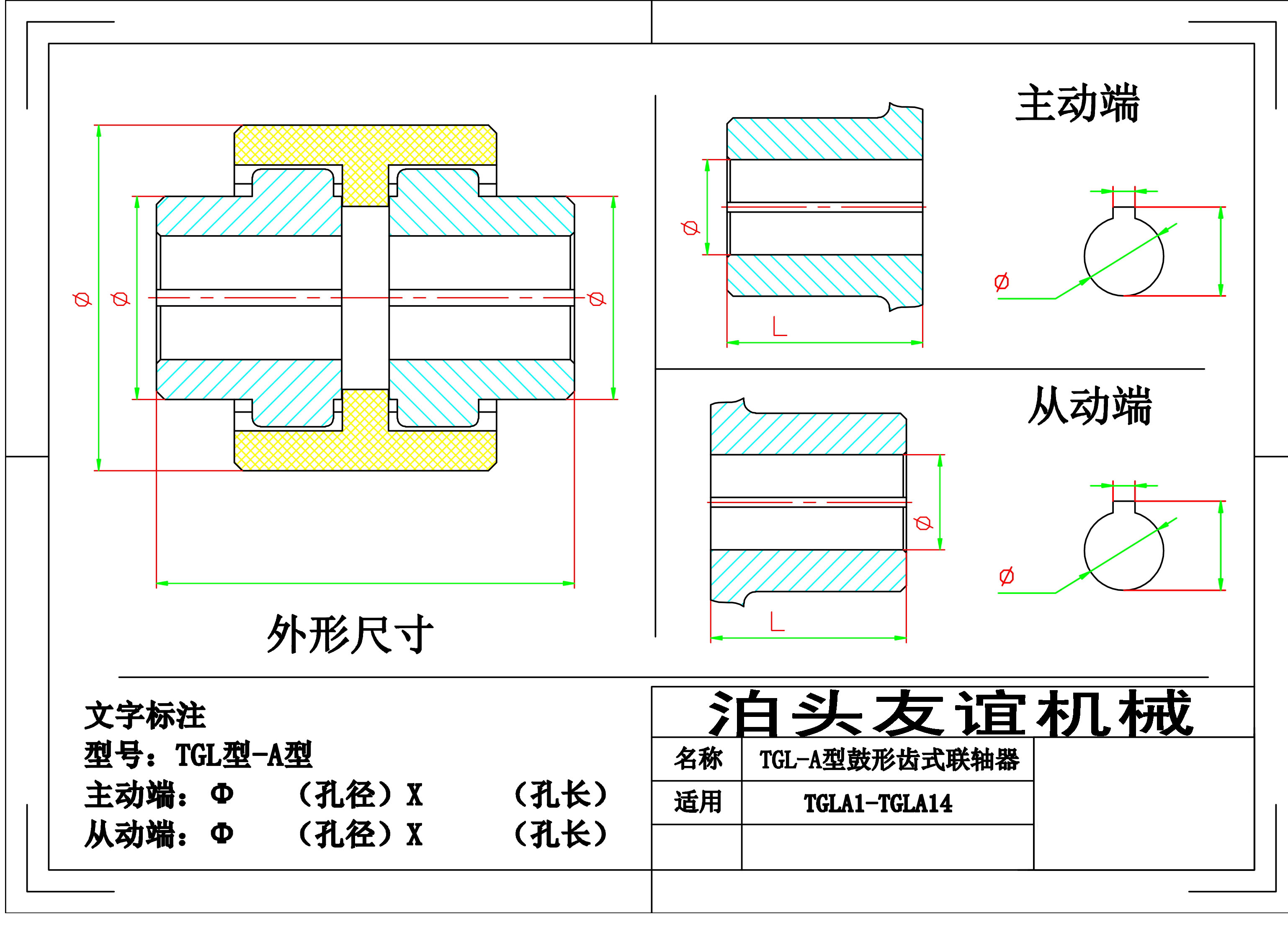

TGL型—尼龙内齿圈鼓形齿式联轴器其内齿圈材料采用MC尼龙材料,外齿轴套采用45号锻钢,具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点,可应用于中小转矩的工况环境,例如风机、水泵、润滑泵、纺织机械等。TGL型尼龙内齿圈鼓形齿式联轴器为国标型号,我厂生产的另一种尼龙内齿圈联轴器为NL型内齿形弹性联轴器。TGL型鼓形齿尼龙齿圈联轴器有以下三种结构型式: A---型基本型: B---型内挡圈型: C---型外挡圈型

TGL型—尼龙内齿圈鼓形齿式联轴器主要应用于中小转矩的工矿环境,例如风机、水泵、油泵、润滑泵、纺织机械、印染机械等,尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料,外齿轴套采用45号锻钢,具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点。

TGL型—尼龙内齿圈鼓形齿式联轴器结构特点:

1、具有较高的缓冲减振性能,并有较大幅度的轴向、角向、径向位移偏差的补偿能力。

2、由于工程塑料与金属件的配合,具有良好的自润滑性能,是十分理想的近似万向弹性联轴器。

3、外壳模具成型简化了加工工艺,成本低。使用环境温度-20ºC+80ºC。

4、装配维修特别简单。广泛用于各种液压泵、润滑泵、气动泵、压缩机,纺织机等机械上

由于鼓形齿的受力状态是一个多齿接触,非线性问题,传统的计算模型与工程实际存在较大的偏差,齿面疲劳损坏及连接螺栓孔变形等失效问题仍是迫切需要研究解决的问题。

1、先校正中心;

2、选用合适材质、齿面硬度经处理后HRC在50-60左右;

3、检查油量,使润滑油管对准的部位;

4、过滤油,使油含杂质的粒度小于25um;

5、选用性能好的鼓形齿;

6、按要求安装各种鼓形齿式联轴器、检查内、外齿径向间隙;

7、换润滑油等等。

技术参数:

型号公称转矩 Tn /N·m许可转速[n] /r·min-1轴孔直径 d1、d2轴孔长度 L J1DD1BB1Sd质量m/kg转动惯量I
/kg·m2
A型
B型
C型A型
B型
C型A型
B型
C型A型
B型
C型A型
B型
C型
TGLA1
TGLB1
10100006、71640-2538-17-4-0.2-0.00003-
8、920M5
10、1122
12、1427
TGLA2
TGLB2
1690008、92048-3238-17-4M50.278-0.00006-
10、1122
12、1427
16、18、1930
TGLA3
TGLB3
TGLC3
31.5850010、1122565836425219-4M50.4820.5330.000120.00015
12、142724
16、18、1930
20、22、2438
TGLA4
TGLB4
TGLC4
45800012、142766704546-21264M80.8150.8690.000330.0004
16、18、193056
20、22、2438
25、2844
TGLA5
TGLB5
TGLC5
637500142775855048-22274M81.391.520.000720.00088
16、18、193058
20、22、2438
25、2844
30、3260
TGLA6
TGLB6
TGLC6
80670016、18、1930829058485822274M82.022.150.00120.0015
20、22、2438
25、2844
30、32、35、3860
TGLA7
TGLB7
TGLC7
100600020、22、24389210065506023284M83.013.140.00240.0027
25、2844
30、32、35、3860
40、4284
TGLA8
TGLB8
TGLC8
140560022、243810010072506023284M84.064.180.00370.0039
25、2844
30、32、35、3860
40、42、45、4884
TGLA9
TGLB9
TGLC9
355400025、284414014096728534414M108.258.510.01550.0166
30、32、35、3860
40、42、45、48、50、55、5684
60、63、65、70107
TGLA10
TGLB10
TGLC10
710315030、32、35、3860175175128959545456M1016.9217.10.0520.0535
40、42、45、48、50、55、5684
60、63、65、70、71、75107
80、85132
