WGCI型垂直齿式联轴器

WGCI型垂直齿式联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。鼓形齿式联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动常用的联接部件。

WGCI型垂直齿式联轴器适用于联接垂直两同轴线传动轴系。传递公称扭矩0.71~160KN.M。WGCI型垂直齿式联轴器属于机械通用零部件范畴，用于联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械部件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动常用的联接部件。

WGCI型垂直齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮的大，鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器)，可齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

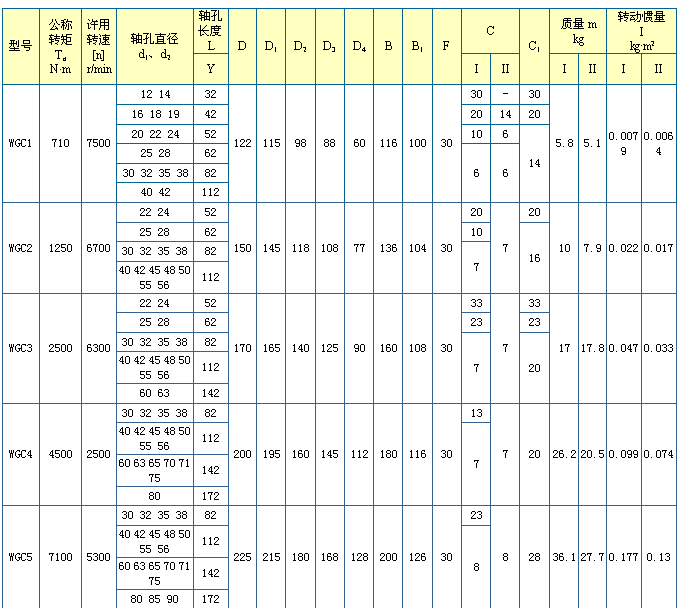

WGCI型垂直齿式联轴器技术参数：
