膜片联轴器采用接中间轴型该如何安装

发布时间:2020-04-26
膜片联轴器与齿式联轴器相比,前者有更多的优势,工况适用情况更多,其没有相对滑动,中间的中间缓存垫材质为不锈钢刚性弹片,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器..

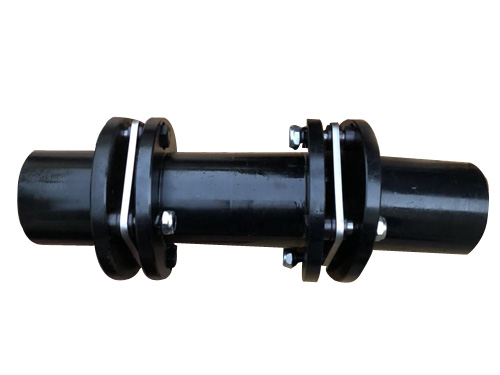

膜片联轴器齿式联轴器相比,前者有更多的优势,工况适用情况更多,其没有相对滑动,中间的中间缓存垫材质为不锈钢刚性弹片,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器在 上工业发达 应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

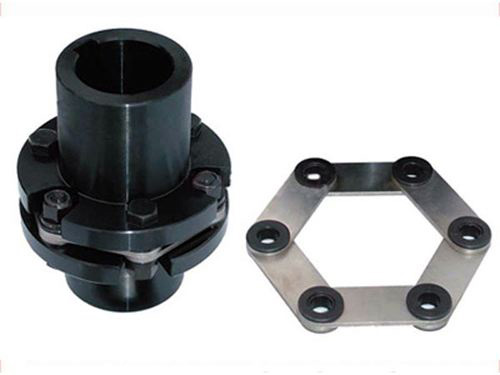

联轴器主要有金属膜片式联轴器,蛇形弹簧联轴器、双曲面齿式联轴器、弹性联轴器等新型挠性材料联轴器。例如:金属膜片式联轴器利用金属膜片材料的高抗疲劳的特性;使整体联轴器具备质量轻,工作可靠,不需要润滑,维护方便等优势。膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

膜片联轴器安装使用说明:

1、安装前应 先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

2、为了便于安装, 好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。

3、找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08。最后应当注意是膜片联轴器在安装完两次膜片后,各个铰制孔螺栓一定要紧的力度一致,千万注意不要松紧不一,那样的将直接导致联轴器及膜片的快速损坏。

膜片联轴器设备厂家原创文章,如需转载请注明来源地址:http://www.btyycd.com
